Ajouter une prise dans un salon déjà bien équipé paraît anodin. Derrière chaque socle se cache pourtant un circuit protégé par un disjoncteur calibré pour un câble précis, et ce circuit possède un plafond. Le dépasser ne provoque pas toujours un déclenchement immédiat, mais il fait travailler le conducteur au-delà de ce qu’il supporte vraiment.
En deux lignes :
- Disjoncteur 16 A avec câble de 1,5 mm² : 8 prises au maximum sur le circuit.
- Disjoncteur 20 A avec câble de 2,5 mm² : 12 prises au maximum.
- Au-delà, la solution est un circuit supplémentaire, jamais une prise de plus sur le même disjoncteur.
Table of Contents
Ce qui fixe réellement le nombre de prises par disjoncteur
Un disjoncteur ne compte pas les socles, il surveille une intensité. Sa raison d’être est de couper le courant avant que le câble qu’il protège ne chauffe anormalement. Le plafond de prises découle donc de deux données techniques, la valeur du calibre et la section du conducteur, et non d’un simple confort d’usage.
Dans un logement, deux familles de circuits se partagent la quasi-totalité des prises. Le 16 A associé à du câble de 1,5 mm², monté dans les pièces de vie, accepte huit socles. Le 20 A associé à du 2,5 mm², réservé aux circuits plus sollicités, en accepte douze. Ces chiffres sont des maxima, pas des cibles à atteindre : un circuit chargé à sa limite théorique tolère mal l’arrivée d’un appareil chauffant supplémentaire.
La longueur de la ligne entre aussi en jeu. Plus le câble est long, plus la chute de tension s’accentue en bout de circuit. Une ligne qui traverse tout le logement n’offre pas la même marge qu’une ligne courte, même avec un calibre identique au départ du tableau.

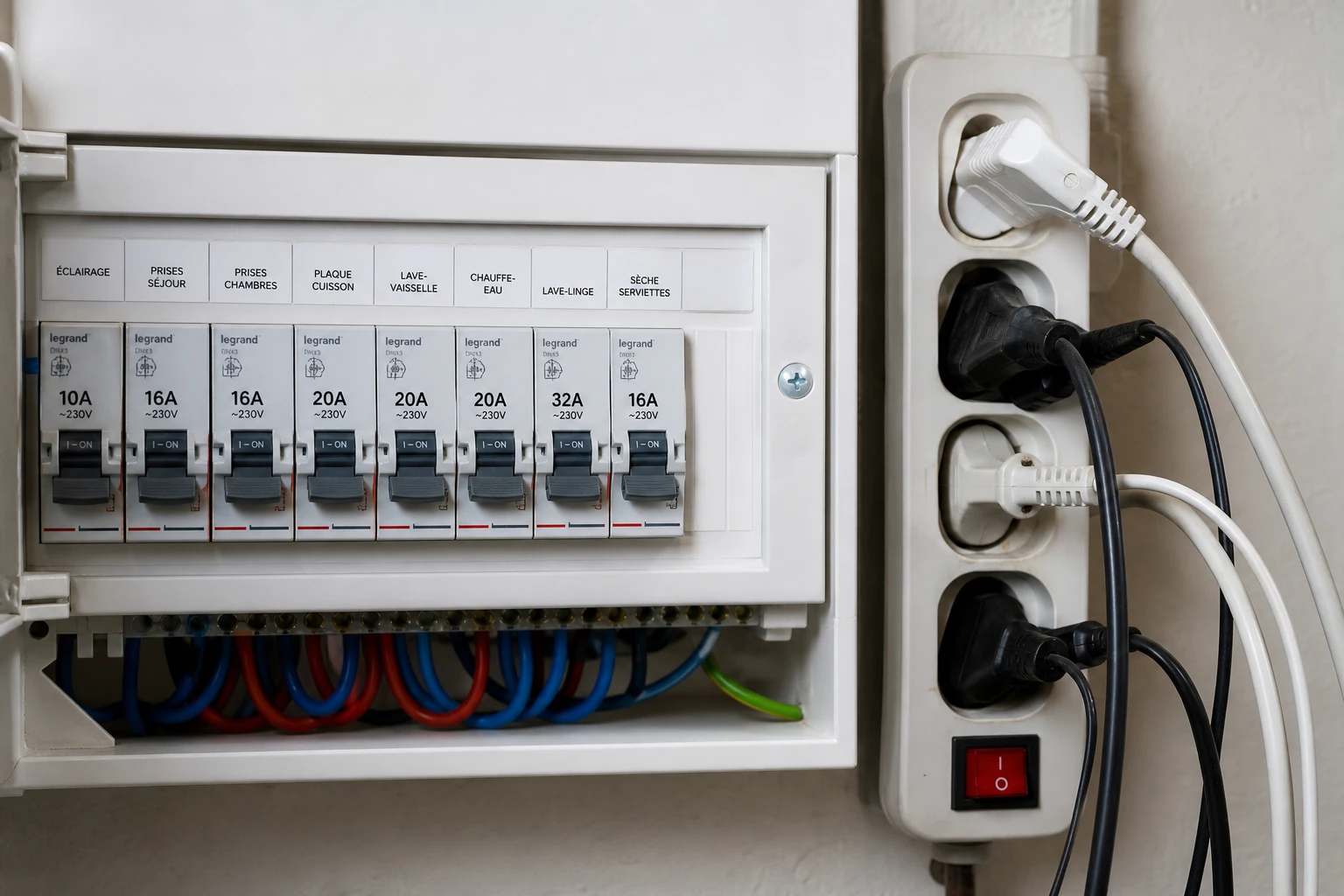

Le récapitulatif des circuits courants
Le tableau ci-dessous résume les valeurs que l’on rencontre dans une installation récente. Il sert de repère avant d’ajouter un socle ou de remplacer un disjoncteur.
| Circuit | Disjoncteur | Section du câble | Maximum |
|---|---|---|---|
| Prises de pièces de vie | 16 A | 1,5 mm² | 8 socles |
| Prises de pièces de vie | 20 A | 2,5 mm² | 12 socles |
| Éclairage | 10 A | 1,5 mm² | 8 points lumineux |
| Lave-linge | 20 A | 2,5 mm² | 1 prise |
| Lave-vaisselle | 20 A | 2,5 mm² | 1 prise |
| Four encastrable | 20 A | 2,5 mm² | 1 prise |
| Plaque de cuisson | 32 A | 6 mm² | 1 prise |
| Chauffe-eau | 20 A | 2,5 mm² | 1 prise |
Deux colonnes méritent l’attention : celle du calibre et celle de la section. Remplacer un 16 A par un 20 A sans changer le câble retire un garde-fou sans améliorer la capacité réelle du circuit, puisque l’échauffement du conducteur reste le même.
Dans la cuisine, le décompte des prises suit d’autres règles
Une cuisine concentre plus d’appareils qu’aucune autre pièce du logement, et le calcul du nombre de prises par disjoncteur y devient vite théorique. La norme impose au minimum six socles, dont quatre sur le plan de travail, mais l’usage réel pousse souvent plus loin : robot, bouilloire, grille-pain, machine à café et chargeurs se disputent les mêmes mètres carrés.
Les appareils de cuisson et de lavage échappent au circuit de prises. Plaque, four, lave-vaisselle et réfrigérateur disposent chacun de leur propre protection, avec un calibre adapté à leur puissance. Le circuit de prises du plan de travail, lui, reste un 16 A, et c’est précisément là que la surcharge guette lorsque plusieurs appareils chauffants fonctionnent en même temps.
Un second circuit de prises dédié au plan de travail est donc fréquent dans les cuisines refaites, non par luxe, mais pour répartir la charge entre deux disjoncteurs plutôt que d’en faire porter l’essentiel à un seul.
Les appareils qui ne partagent pas leur ligne
Certains équipements justifient à eux seuls un circuit : lave-linge, sèche-linge, lave-vaisselle, four, plaque de cuisson, chauffe-eau, climatiseur, borne de recharge de véhicule électrique. La raison tient à la fois à la puissance appelée et à la durée d’utilisation.
Un lave-linge qui chauffe son eau pendant deux heures ne se comporte pas comme une lampe de chevet. Si on le branche sur le circuit de prises d’une buanderie déjà occupé par un congélateur et un aspirateur, la marge fond. Le circuit spécialisé, avec une prise unique et un disjoncteur dédié, évite ce partage permanent.
Sur ces lignes, le nombre de prises par disjoncteur se résume donc à un. Ce n’est pas une contrainte arbitraire : c’est la traduction dans le tableau d’un besoin de puissance stable et facile à identifier en cas de coupure.
Multiprises et rallonges, ce qu’elles ne règlent pas
Une multiprise ne crée pas de circuit. Six prises regroupées sur un seul socle mural restent protégées par le même disjoncteur et le même câble que la prise d’origine. Le confort augmente, la capacité électrique non.
Le vrai risque vient de l’empilement : une multiprise branchée sur une rallonge, elle-même reliée à une prise déjà occupée par un appareil puissant. Les contacts s’échauffent, les broches s’oxydent, et le disjoncteur ne voit rien tant que l’intensité reste sous son seuil de déclenchement. Une multiprise à interrupteur et à protection intégrée limite les dégâts, elle ne les supprime pas.
Repenser la répartition au moment d’un chantier plus large
Un circuit saturé ne se règle pas toujours en ajoutant un disjoncteur. Il faut de la place dans le tableau, parfois un interrupteur différentiel de plus, et une gaine libre pour tirer le câble jusqu’à la pièce concernée. Dans un logement ancien, la question rejoint celle de l’état général : tableau sans repérage, fusibles à cartouche, absence de protection différentielle 30 mA.
Ouvrir les murs pour une autre raison change l’équation. Isolation, reprise d’une salle d’eau ou remplacement du chauffage imposent de toute façon de passer des gaines et de replacer des boîtiers. Profiter de ces travaux pour ajouter deux circuits et réorganiser les lignes coûte alors beaucoup moins qu’une intervention électrique isolée, réalisée plus tard sur un logement remis à neuf. C’est le raisonnement qui pousse certains propriétaires à regrouper les postes sur un même chantier, et cette promotion qui rassemble plusieurs travaux dans un seul devis rend l’arbitrage plus lisible.
Combien de prises prévoir pièce par pièce
- Séjour : cinq socles au minimum, répartis sur les murs, dont un proche de l’emplacement du téléviseur.
- Chambre : trois socles, dont un près du lit et un pour un coin bureau.
- Cuisine : six socles au minimum, dont quatre sur le plan de travail.
- Entrée et couloir : un socle, utile pour l’aspirateur et la recharge du jour.
- Salle de bain : un ou deux socles hors volumes de protection, alimentés via un différentiel 30 mA.
Ces minimums datent d’une époque où un foyer comptait un téléviseur et un ordinateur. Aujourd’hui, entre les chargeurs, les enceintes connectées et les petits appareils de cuisine, prévoir un tiers de socles en plus évite de recourir aux rallonges dans les mois qui suivent l’emménagement.
Les signes qu’un circuit est déjà trop chargé
- Le disjoncteur déclenche régulièrement quand plusieurs appareils fonctionnent ensemble.
- La plaque de la prise ou la fiche devient tiède après un usage prolongé.
- Une odeur de plastique chaud persiste près d’un socle.
- Des traces brunâtres apparaissent autour des broches.
- Un même circuit alimente des pièces éloignées et des usages très différents.
Aucun de ces signes ne gagne à attendre. Un déclenchement répété signale un partage de charge à revoir, et une prise tiède annonce souvent un serrage de borne devenu insuffisant. Dans les deux cas, la correction ne consiste pas à augmenter le calibre, mais à mieux répartir les usages.
Vérifier sa répartition en quelques minutes
- Couper l’alimentation générale avant toute manipulation.
- Ouvrir le tableau et lire l’étiquette des circuits.
- Compter les socles rattachés à chaque disjoncteur, en testant par coupure si le repérage manque.
- Noter les appareils puissants et l’endroit exact où ils sont branchés.
- Comparer le résultat avec les limites du tableau plus haut.
Si un circuit approche de son plafond, la bonne réponse n’est pas un disjoncteur plus gros mais une ligne de plus. Faire appel à un électricien reste la voie la plus sûre dès qu’il faut intervenir dans le tableau ou ajouter un point fixe, car la cohérence entre calibre, section et protection différentielle se joue à ce niveau.
Combien de prises peut-on installer sur un disjoncteur 16 A ?
Huit socles au maximum lorsque le circuit est câblé en 1,5 mm². Cette limite vaut pour l’ensemble des prises du circuit, et pas pour une pièce en particulier. Un logement qui place neuf socles derrière un même disjoncteur 16 A sort du cadre prévu par la norme, même si tout semble fonctionner normalement au quotidien.
Un disjoncteur 20 A remplace-t-il avantageusement un 16 A ?
Seulement si le câble suit. Un 20 A exige du 2,5 mm², sinon la protection n’est plus adaptée au conducteur qu’elle surveille. Changer le seul disjoncteur, sans reprendre le câblage, fait perdre la cohérence entre calibre et section.
Peut-on mélanger éclairage et prises sur un même disjoncteur ?
Non, ces deux usages occupent des circuits séparés. Un disjoncteur 10 A protège l’éclairage et ses huit points lumineux, un disjoncteur 16 A ou 20 A protège les socles. Ce cloisonnement évite qu’un défaut sur un luminaire prive une pièce entière de ses prises.
Que se passe-t-il si le nombre de prises dépasse la limite du circuit ?
Rien d’immédiat, et c’est justement le piège. Le disjoncteur ne déclenche que si l’intensité franchit son calibre. Entre-temps, les connexions vieillissent plus vite, les bornes se desserrent et l’échauffement s’installe progressivement. Le risque grimpe avec le nombre d’appareils utilisés en même temps.
Faut-il un circuit par appareil dans une buanderie ou un garage ?
Pour les appareils de forte puissance, oui. Lave-linge, sèche-linge, congélateur et outillage lourd gagnent à disposer de lignes distinctes. Pour les petits équipements, un circuit de prises classique suffit, à condition de rester sous les huit ou douze socles autorisés et de ne pas y brancher d’appareil chauffant en continu.
